Trong bối cảnh nhu cầu sản xuất ống gió ngày càng tăng cao, đặc biệt tại các dự án hạ tầng và công trình dân dụng – công nghiệp lớn, doanh nghiệp cần những giải pháp tự động hóa toàn diện, năng suất vượt trội và tiết kiệm không gian xưởng. Đó chính là lý do máy sản xuất ống gió Auto Line V kiểu chữ U ra đời. Với thiết kế gọn gàng dạng chữ U, tích hợp toàn bộ công đoạn trên một dây chuyền, sản phẩm mang đến cho doanh nghiệp sự tối ưu cả về hiệu quả sản xuất lẫn chi phí đầu tư.

1. Giới thiệu chung về máy sản xuất ống gió Auto Line V kiểu chữ U

Auto Line V kiểu chữ U là phiên bản cải tiến cao cấp của dòng Auto Line V, được thiết kế đặc biệt để tối ưu không gian xưởng sản xuất mà vẫn đảm bảo tốc độ, năng suất và độ chính xác vượt trội. Khác với dạng thẳng truyền thống, hệ thống máy sản xuất ống gió tự động được bố trí theo hình chữ U gọn gàng, thích hợ//p cho các nhà xưởng diện tích hạn chế.

Máy tích hợp toàn bộ các công đoạn sản xuất ống gió trên một dây chuyền tự động, từ nắn thẳng, cán gân, đột mí, chạy khóa Pittsburgh, chạy bích TDC/TDF cho đến gập bẻ và cắt đứt. Nhờ sử dụng PLC Siemens/Panasonic và servo Bosch Rexroth (Đức), Auto Line V chữ U mang lại hiệu suất ổn định, vận hành chính xác và bền bỉ theo thời gian.

1.1. Thông số kỹ thuật của máy sản xuất ống gió Auto Line V kiểu chữ U

• Chiều dày tôn: 0.5 – 1.5 mm (thép mạ kẽm), 0.5 – 1.2 mm (inox)
• Chiều rộng tôn: 1000 – 1250 mm / 1220 – 1530 mm
• Chiều dài tôn: ≥ 9999 mm
• Tải trọng cuộn tôn: 6 – 8 tấn
• Đường kính trong cuộn: 508 mm
• Đường kính ngoài cuộn: ≤ 1300 mm
• Tốc độ làm việc: ≤ 16 – 18 m/phút
• Sai số chiều dài: ± 0.5 mm/m
• Sai số đường chéo: ± 0.8 mm/m
• Sai số gập: ± 1 mm
• Sai số góc gập: ± 5°
• Năng suất: 1000 – 1600 m²/8h

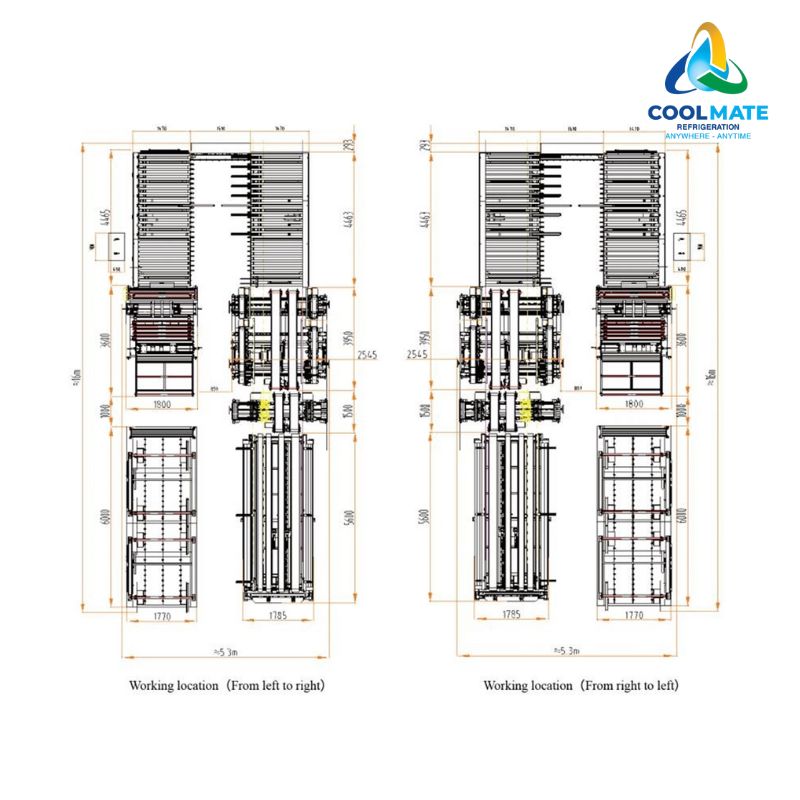

• Kích thước máy: khoảng 13 – 14 m × 5.5 – 6 m × 1.6 m
• Khối lượng: 15 – 16 tấn
• Công suất: 30 – 32 kW
• Nhân công vận hành: 1 – 2 người

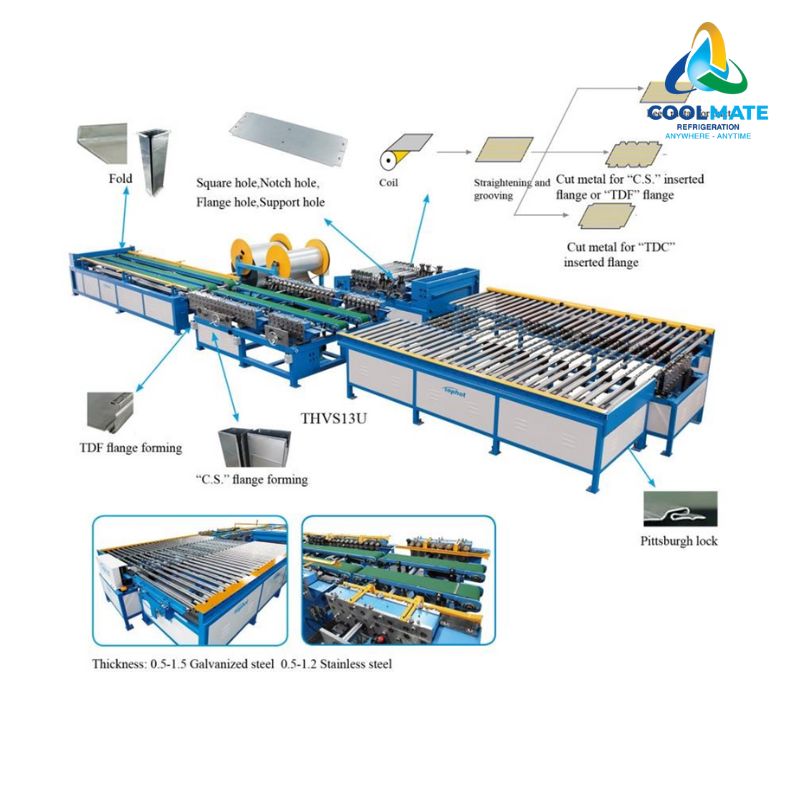

1.2. Cấu tạo máy sản xuất ống gió Auto Line V kiểu chữ U

Máy được cấu tạo từ các bộ phận chính, bố trí hợp lý theo thiết kế chữ U:

• Hệ thống nắn thẳng & cán gân: đảm bảo tôn phẳng, cứng và thẩm mỹ.
• Bộ phận đột mí giữa & đột góc: giúp ghép nối nhanh và chính xác.
• Dao cắt thủy lực SKD: bền, sắc, cho đường cắt gọn gàng.
• Bàn gập bẻ tự động: gập chính xác, sai số thấp.
• Chạy khóa Pittsburgh & bích TDC/TDF: tạo liên kết chắc chắn, hoàn thiện ngay trên dây chuyền.

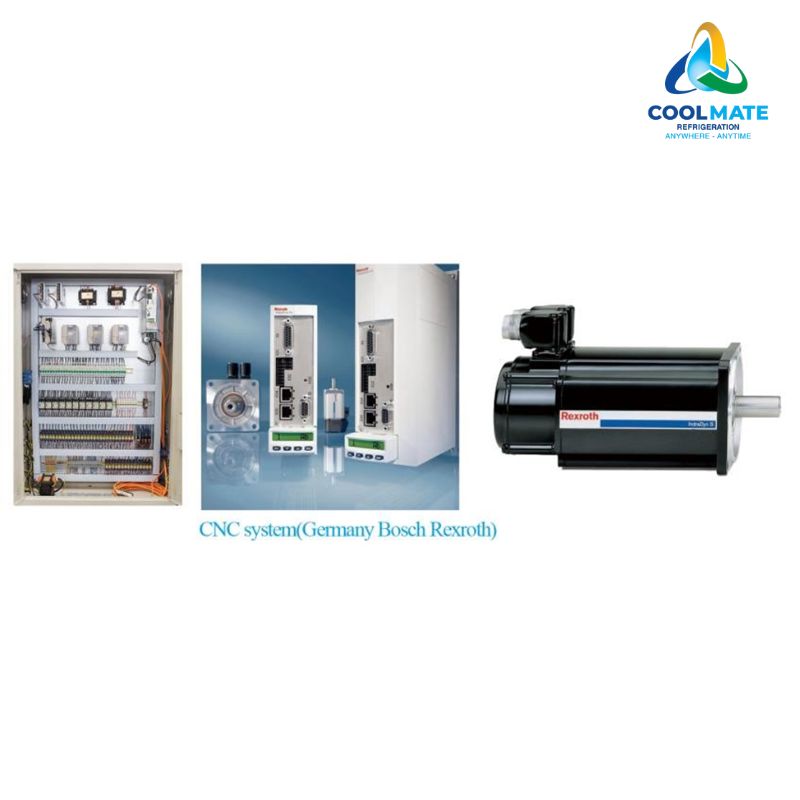

• Hệ thống điều khiển PLC Siemens/Panasonic + servo Bosch Rexroth: tăng tính ổn định, chính xác tuyệt đối.
• Khung thép chịu lực & bộ đỡ cuộn tải trọng 6 – 8 tấn: đảm bảo độ bền và an toàn khi vận hành liên tục.

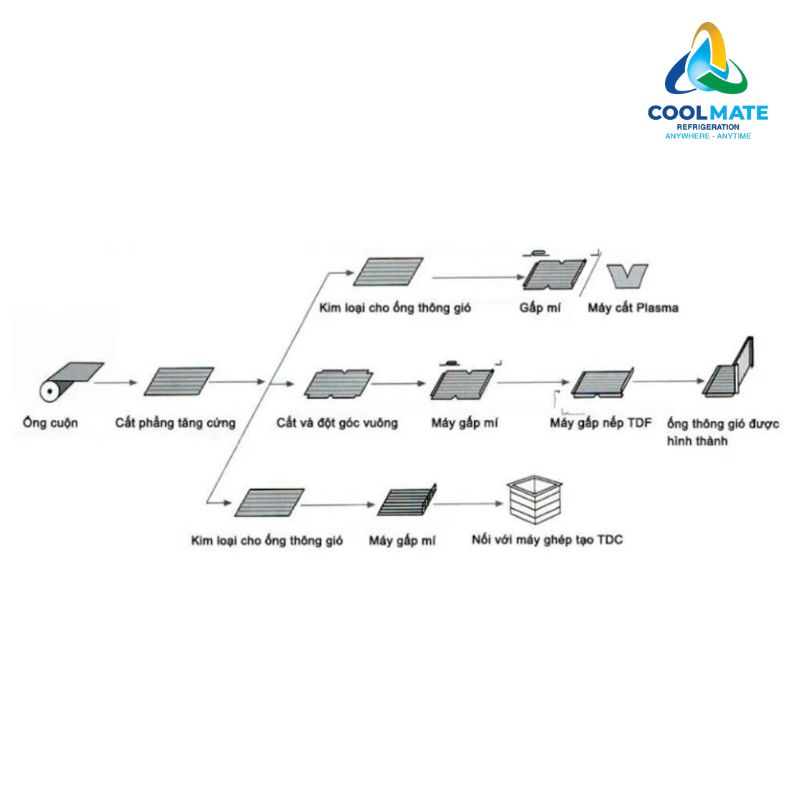

1.3. Quy trình làm việc của máy sản xuất ống gió Auto Line V kiểu chữ U

Quy trình sản xuất ống gió trên Auto Line V chữ U diễn ra theo chuỗi tự động khép kín:

1. Nắn thẳng tôn từ cuộn, làm phẳng bề mặt.
2. Cán gân tăng cứng để đảm bảo độ bền và tính thẩm mỹ.
3. Đột mí giữa & đột góc chuẩn xác.
4. Cắt góc bằng dao thủy lực SKD, đường cắt mịn, không ba via.
5. Chạy khóa Pittsburgh và bích TDC/TDF theo kích thước cài đặt.
6. Gập bẻ tự động với độ sai số cực thấp.

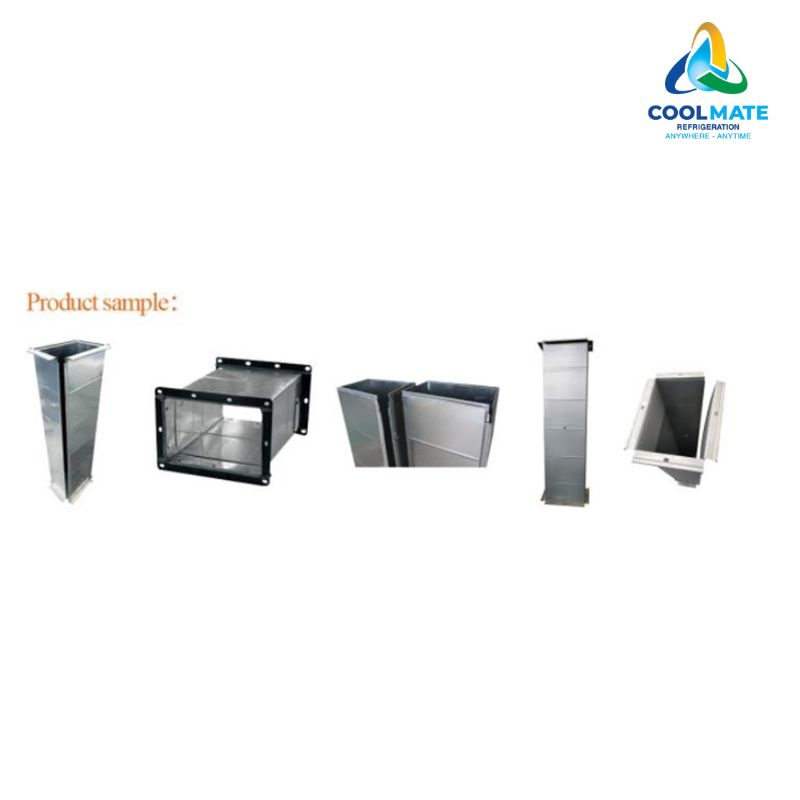

7. Cắt đứt sản phẩm hoàn thiện, tạo ra ống gió sẵn sàng lắp đặt.

Nhờ thiết kế dạng chữ U, dây chuyền vừa tiết kiệm diện tích nhà xưởng, vừa đảm bảo năng suất và chất lượng đồng đều trong từng sản phẩm.

Xem thêm: Máy sản xuất ống gió Auto Line V kiểu chữ U chạy 2

2. Ưu điểm nổi bật của máy sản xuất ống gió Auto Line V kiểu chữ U

So với phiên bản Auto Line IV, Auto Line V kiểu chữ U được cải tiến toàn diện về thiết kế và hiệu suất. Một số ưu điểm nổi bật:

• Tiết kiệm diện tích xưởng: bố trí máy theo hình chữ U gọn gàng, phù hợp với nhà xưởng nhỏ hẹp nhưng vẫn đảm bảo công suất lớn.
• Năng suất vượt trội: sản lượng đạt 1000 – 1600 m²/8h, đáp ứng tốt nhu cầu sản xuất quy mô lớn.
• Tốc độ cao, chính xác tuyệt đối: tốc độ ≤ 16 – 18 m/phút, sai số chiều dài ±0.5 mm/m, sai số gập ±1 mm.
• Tự động hóa toàn bộ quy trình: từ nắn thẳng, cán gân, đột mí, cắt góc, chạy khóa Pittsburgh, chạy bích TDC/TDF cho đến gập bẻ và cắt đứt.
• Tiết kiệm nhân công: chỉ cần 1 – 2 người vận hành, giảm chi phí lao động mà vẫn duy trì hiệu quả.
• Độ bền cao: sử dụng dao thủy lực SKD siêu bền, động cơ servo Bosch Rexroth và khung thép chịu lực, hoạt động ổn định trong thời gian dài.
• Điều khiển thông minh: PLC Siemens/Panasonic giúp vận hành đơn giản, cài đặt nhanh chóng và an toàn.

3. Báo giá máy sản xuất ống gió Auto Line V kiểu chữ U

Giá của Auto Line V kiểu chữ U sẽ khác nhau tùy thuộc vào:

• Cấu hình máy và mức độ tùy chỉnh theo yêu cầu.
• Linh kiện, phụ kiện đi kèm.
• Chi phí vận chuyển và lắp đặt tại công trình.
• Dịch vụ bảo hành, bảo trì và đào tạo vận hành.

Để có báo giá chính xác và tối ưu nhất, khách hàng nên liên hệ trực tiếp với Coolmate Refrigeration. Chúng tôi sẽ tư vấn chi tiết, khảo sát nhà xưởng và đề xuất giải pháp phù hợp nhất với nhu cầu thực tế.

4. Ứng dụng thực tế của máy sản xuất ống gió Auto Line V kiểu chữ U

Nhờ thiết kế hiện đại và năng suất cao, Auto Line V kiểu chữ U được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống HVAC cho tòa nhà cao tầng, trung tâm thương mại, khách sạn, bệnh viện.
• Dự án hạ tầng quy mô lớn: sân bay, nhà máy, khu công nghiệp, hầm ngầm…
• Xưởng sản xuất cơ khí – HVAC vừa và nhỏ: tận dụng tối đa không gian xưởng mà vẫn duy trì sản lượng cao.
• Các dự án quốc tế: đáp ứng tiêu chuẩn nghiêm ngặt về độ kín, độ bền và thẩm mỹ của ống gió công nghiệp.

5. Coolmate Refrigeration – Đơn vị lắp đặt máy sản xuất ống gió Auto Line V kiểu chữ U uy tín

Coolmate Refrigeration là đơn vị hàng đầu trong việc cung cấp và lắp đặt dây chuyền sản xuất ống gió tự động tại Việt Nam. Với nhiều năm kinh nghiệm và đội ngũ kỹ sư chuyên môn cao, chúng tôi cam kết mang lại cho khách hàng:

• Thiết bị chính hãng, nhập khẩu nguyên chiếc, đầy đủ chứng từ CO, CQ.
• Bảo hành dài hạn, bảo dưỡng định kỳ, đảm bảo máy hoạt động ổn định, bền bỉ.
• Lắp đặt và chuyển giao công nghệ tận nơi, đào tạo chi tiết cách vận hành và bảo dưỡng.
• Hỗ trợ kỹ thuật 24/7, sẵn sàng xử lý sự cố nhanh chóng.
• Giải pháp toàn diện – tối ưu chi phí, giúp doanh nghiệp nâng cao năng lực sản xuất và đạt hiệu quả đầu tư cao nhất.

Với phương châm “Uy tín – Hiệu quả – Bền vững”, Coolmate Refrigeration luôn đồng hành cùng khách hàng trong suốt quá trình đầu tư và khai thác thiết bị.
