Trong bối cảnh ngành cơ khí – HVAC ngày càng yêu cầu sản xuất nhanh, chính xác và tiết kiệm diện tích, máy sản xuất ống gió Auto Line IV kiểu chữ U ra đời như một giải pháp tối ưu. Với thiết kế đặc biệt dạng chữ U, dây chuyền vừa đảm bảo năng suất cao, vừa giúp doanh nghiệp tối ưu không gian nhà xưởng, đồng thời vẫn giữ được sự chính xác và chất lượng của sản phẩm đầu ra.

1. Giới thiệu chung về máy sản xuất ống gió Auto Line IV kiểu chữ U

Auto Line IV kiểu chữ U là phiên bản thiết kế đặc biệt trong dòng Auto Line IV, được cải tiến để phù hợp với không gian nhà xưởng có diện tích hạn chế. Thay vì thiết kế theo kiểu thẳng truyền thống, máy được bố trí dạng chữ U, giúp tiết kiệm diện tích lắp đặt mà vẫn đảm bảo đầy đủ tính năng và năng suất sản xuất.

Hệ thống máy sản xuất ống gió tự động này tích hợp toàn bộ các công đoạn gia công từ nắn thẳng, cán gân, đột mí, cắt góc, chạy khóa Pittsburgh, chạy bích TDC/TDF cho đến gập bẻ và cắt đứt. Với hệ thống điều khiển PLC Panasonic và servo Bosch Rexroth (Đức), Auto Line IV kiểu chữ U vận hành chính xác, ổn định, phù hợp cho cả các dự án sản xuất ống gió quy mô lớn.

1.1. Thông số kỹ thuật của máy sản xuất ống gió Auto Line IV kiểu chữ U

• Chiều dày tôn: 0.5 – 1.5 mm (thép mạ kẽm), 0.5 – 1.2 mm (thép không gỉ)
• Chiều rộng tôn: 1000 – 1250 mm / 1220 – 1530 mm
• Chiều dài tôn: ≥ 9999 mm
• Tải trọng cuộn tôn: 6 tấn
• Đường kính trong cuộn: 508 mm
• Đường kính ngoài cuộn: ≤ 1300 mm
• Tốc độ làm việc: ≤ 15 m/phút
• Sai số chiều dài: ± 0.5 mm/m
• Sai số đường chéo: ± 0.8 mm/m
• Sai số gập: ± 1 mm
• Sai số góc gập: ± 5°
• Năng suất: 800 – 1400 m²/8h
• Kích thước máy: 13.3 × 5.5 × 1.6 m / 13.3 × 5.8 × 1.6 m
• Khối lượng: 14 – 14.5 tấn
• Công suất: 28 kW
• Số nhân công vận hành: 1 – 2 người

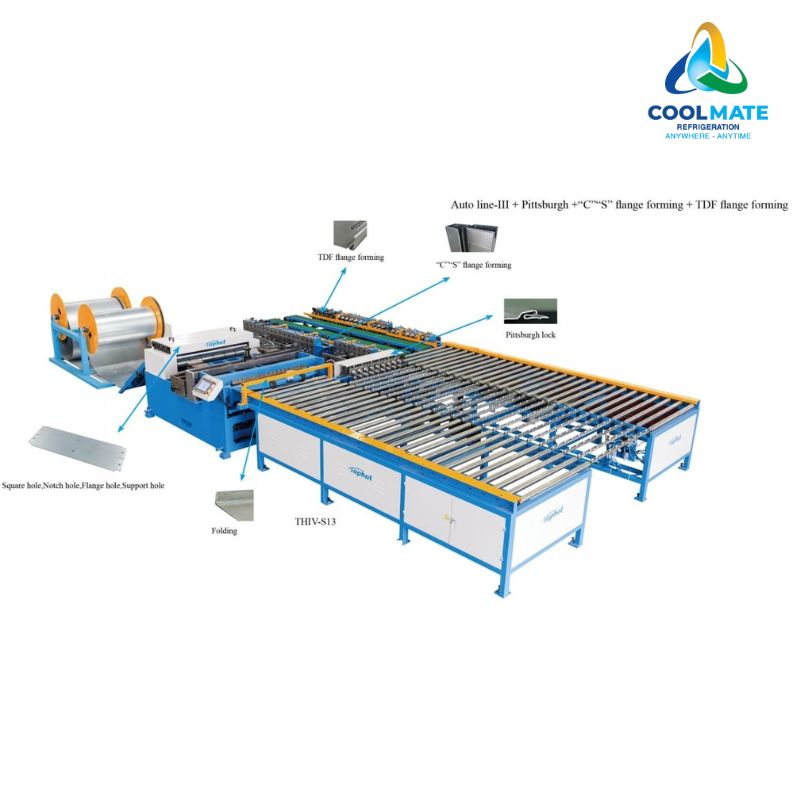

1.2. Cấu tạo máy sản xuất ống gió Auto Line IV kiểu chữ U

Máy được cấu tạo với các bộ phận chính tương tự loại thẳng, nhưng được bố trí theo dạng chữ U nhằm tiết kiệm không gian:

• Hệ thống nắn thẳng & cán gân: đảm bảo bề mặt tôn phẳng và tăng độ cứng.
• Hệ thống cắt góc & cắt đứt: sử dụng dao thủy lực SKD độ bền cao, cắt nhanh và chính xác.
• Bộ phận đột mí giữa & đột góc: hỗ trợ ghép nối sản phẩm thuận tiện.
• Bàn gập bẻ: cho phép gập tôn thành hình theo thiết kế, sai số nhỏ.
• Bộ phận chạy khóa Pittsburgh: giúp liên kết chắc chắn, đảm bảo độ kín khít.
• Hệ thống chạy bích TDC/TDF: tạo bích ngay trên dây chuyền, rút ngắn thời gian lắp đặt.

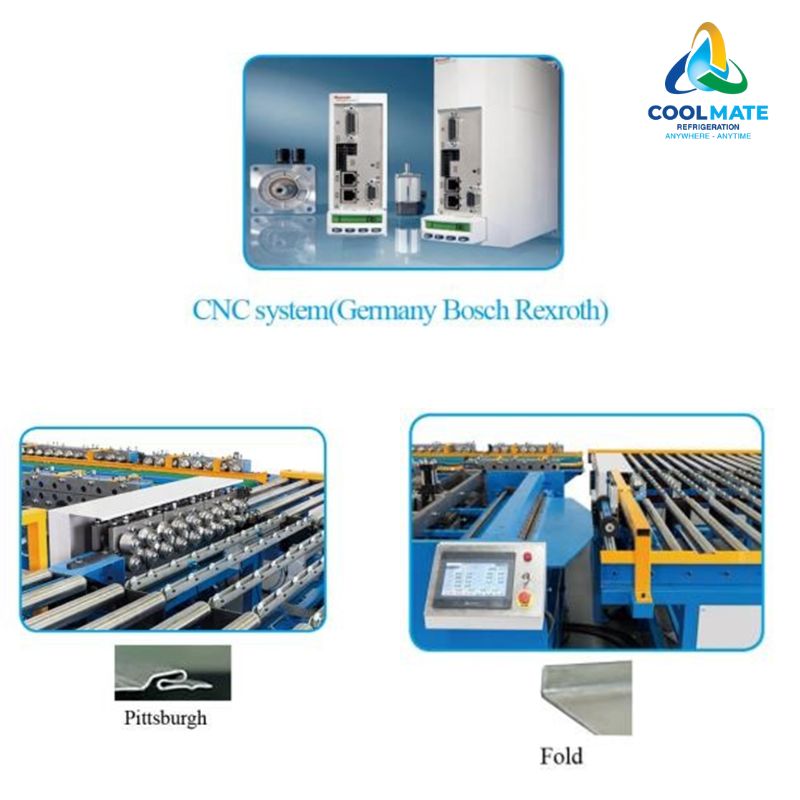

• Động cơ servo Bosch Rexroth (Đức): kiểm soát chính xác tốc độ và hành trình.
• Khung máy & bộ đỡ cuộn thép: chịu tải trọng lớn, đảm bảo an toàn và ổn định trong suốt quá trình vận hành.

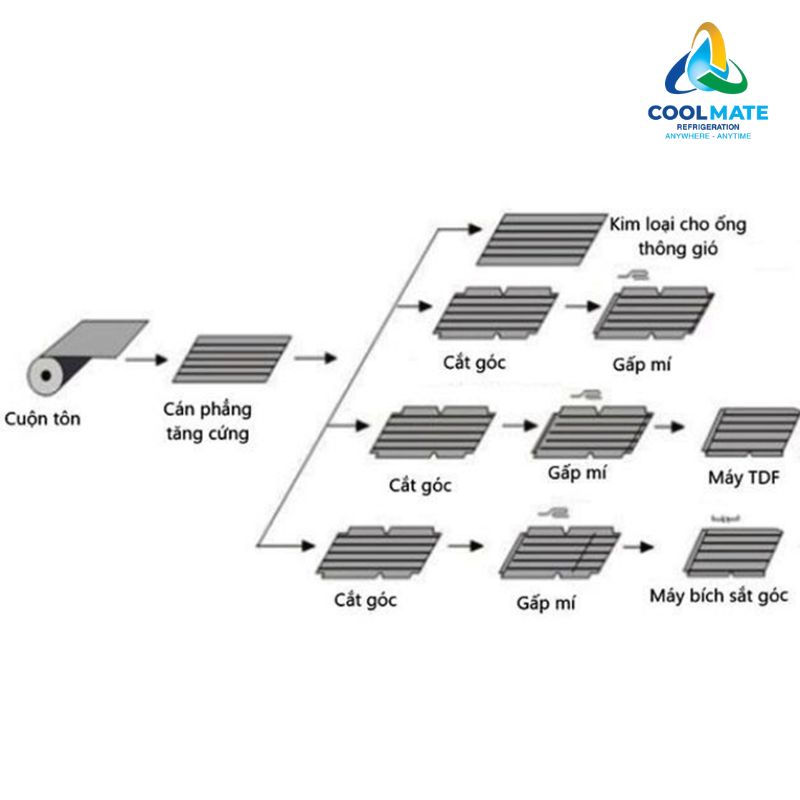

1.3. Quy trình làm việc của máy sản xuất ống gió Auto Line IV kiểu chữ U

Auto Line IV kiểu chữ U hoạt động hoàn toàn tự động theo một quy trình khép kín:

1. Nắn thẳng vật liệu: cuộn tôn được đưa qua hệ thống rulo để làm phẳng bề mặt.
2. Cán gân: tạo gân tăng cứng cho tôn, cải thiện độ bền và tính thẩm mỹ.
3. Đột mí giữa & đột góc: thực hiện đột mí và góc chính xác, chuẩn bị cho bước gập bẻ.
4. Cắt góc: dao thủy lực cắt góc tấm tôn đúng kích thước cài đặt.
5. Chạy khóa Pittsburgh & bích TDC/TDF: máy tự động chạy khóa mí và bích, tối ưu quy trình lắp ráp.
6. Gập bẻ: tấm tôn được gập thành hình dạng mong muốn, sai số thấp.
7. Cắt đứt: dao thủy lực cắt rời sản phẩm, hoàn thiện ống gió sẵn sàng lắp đặt.

Thiết kế dạng chữ U giúp quá trình sản xuất khép kín, tiết kiệm diện tích nhà xưởng mà vẫn đảm bảo công suất và chất lượng sản phẩm như phiên bản Auto Line IV loại thẳng.

Xem thêm: Máy sản xuất ống gió Auto Line V loại thẳng

2. Ưu điểm nổi bật của máy sản xuất ống gió Auto Line IV kiểu chữ U

So với các dòng máy sản xuất ống gió thông thường, Auto Line IV kiểu chữ U mang lại nhiều ưu điểm vượt trội, đặc biệt phù hợp với doanh nghiệp cần tối ưu không gian sản xuất:

• Thiết kế dạng chữ U tiết kiệm diện tích: khác với kiểu thẳng, dây chuyền được bố trí gọn gàng theo hình chữ U, giúp tận dụng tối đa không gian xưởng mà không ảnh hưởng đến công suất.
• Tích hợp đầy đủ công đoạn trên cùng một dây chuyền: từ nắn thẳng, cán gân, đột mí, đột góc, chạy khóa Pittsburgh, chạy bích TDC/TDF cho đến gập bẻ và cắt đứt. Thành phẩm ống gió hoàn thiện ngay sau khi ra khỏi máy.
• Tự động hóa toàn diện: hệ thống điều khiển PLC Panasonic và động cơ servo Bosch Rexroth đảm bảo độ chính xác cao, vận hành ổn định, giảm thiểu sai sót.
• Độ chính xác vượt trội: sai số chiều dài ±0.5 mm/m, sai số gập ±1 mm, sai số góc gập ±5°, đáp ứng yêu cầu khắt khe của các dự án công nghiệp.
• Năng suất cao, ổn định: đạt 800 – 1400 m²/8h, đáp ứng sản xuất hàng loạt trong thời gian ngắn.
• Tiết kiệm nhân công: chỉ cần 1 – 2 người vận hành, giúp doanh nghiệp cắt giảm chi phí lao động.
• Độ bền và an toàn cao: dao thủy lực SKD siêu bền, khung thép chịu lực và bộ đỡ cuộn nâng đến 6 tấn, đảm bảo máy hoạt động bền bỉ và an toàn lâu dài.

Nhờ những ưu điểm này, Auto Line IV kiểu chữ U là lựa chọn lý tưởng cho các doanh nghiệp vừa muốn tối ưu mặt bằng nhà xưởng vừa cần một dây chuyền sản xuất ống gió hiệu quả, chính xác và bền bỉ.

3. Báo giá máy sản xuất ống gió Auto Line IV kiểu chữ U

Giá của máy sản xuất ống gió Auto Line IV kiểu chữ U phụ thuộc vào nhiều yếu tố:

• Cấu hình máy (phiên bản tiêu chuẩn hoặc nâng cấp).
• Loại vật liệu, linh kiện đi kèm, như dao cắt, động cơ, hệ thống bích.
• Chi phí vận chuyển, lắp đặt tùy thuộc vào vị trí và điều kiện mặt bằng của khách hàng.
• Yêu cầu tùy chỉnh riêng theo đặc thù sản xuất của từng doanh nghiệp.

Do đó, để có báo giá chính xác và phù hợp nhất với nhu cầu, khách hàng nên liên hệ trực tiếp với Coolmate Refrigeration. Đội ngũ kỹ sư giàu kinh nghiệm sẽ tư vấn chi tiết, khảo sát thực tế và đưa ra giải pháp tối ưu cả về chi phí và hiệu quả vận hành.

4. Ứng dụng thực tế của máy sản xuất ống gió Auto Line IV kiểu chữ U

Với thiết kế nhỏ gọn, tối ưu diện tích và khả năng tự động hóa toàn diện, Auto Line IV kiểu chữ U được ứng dụng rộng rãi trong sản xuất ống gió cho nhiều lĩnh vực:

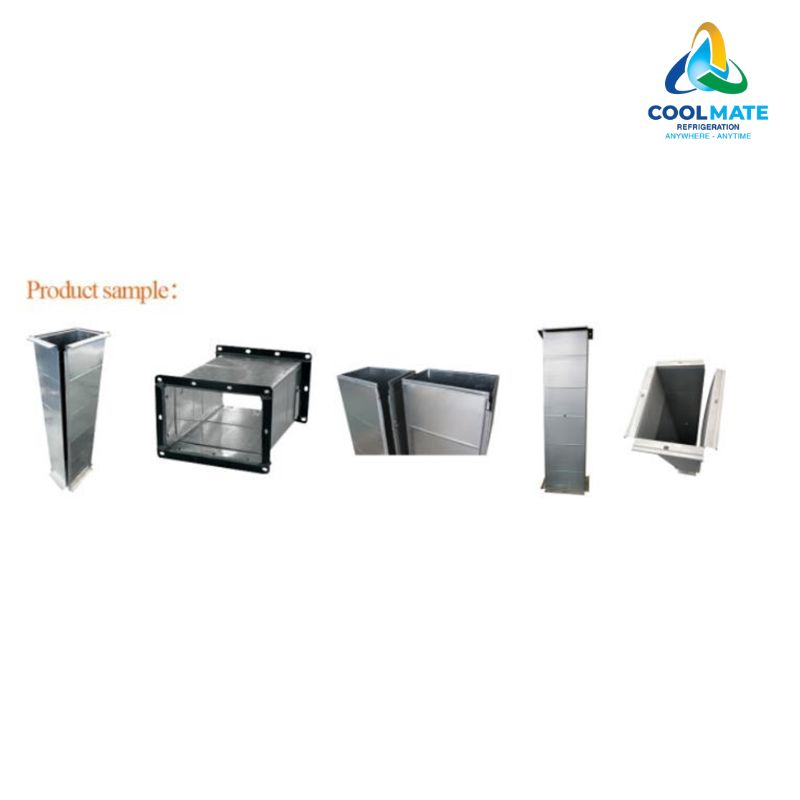

• Hệ thống điều hòa không khí (HVAC): sản xuất ống gió vuông, chữ nhật phục vụ lắp đặt trong các tòa nhà cao tầng, trung tâm thương mại, khách sạn, bệnh viện.
• Các dự án hạ tầng quy mô lớn: sân bay, nhà máy, khu công nghiệp… nơi cần sản lượng lớn và chất lượng đồng đều.
• Xưởng gia công cơ khí – HVAC có diện tích hạn chế: nhờ thiết kế dạng chữ U, máy phù hợp với các xưởng vừa và nhỏ nhưng vẫn đảm bảo năng suất cao.
• Sản xuất hàng loạt theo tiêu chuẩn quốc tế: đáp ứng yêu cầu về độ kín, độ bền và thẩm mỹ của hệ thống thông gió công nghiệp.

Nhờ tính ứng dụng linh hoạt, Auto Line IV kiểu chữ U trở thành giải pháp sản xuất lý tưởng cho cả doanh nghiệp quy mô vừa lẫn các đơn vị thầu lớn.

5. Coolmate Refrigeration – Đơn vị lắp đặt máy sản xuất ống gió Auto Line IV kiểu chữ U uy tín

Coolmate Refrigeration là một trong những đơn vị hàng đầu trong lĩnh vực cung cấp và lắp đặt dây chuyền sản xuất ống gió tự động. Với nhiều năm kinh nghiệm và đội ngũ kỹ sư chuyên môn cao, Coolmate mang đến cho khách hàng giải pháp trọn gói từ tư vấn, lắp đặt cho đến bảo trì – bảo dưỡng.

Khi lựa chọn mua Auto Line IV kiểu chữ U tại Coolmate Refrigeration, khách hàng sẽ nhận được:

• Sản phẩm chính hãng, chất lượng cao, nhập khẩu nguyên chiếc, có đầy đủ chứng từ CO, CQ.
• Bảo hành dài hạn, kèm dịch vụ bảo trì định kỳ giúp máy luôn hoạt động ổn định.
• Đội ngũ kỹ sư lắp đặt và chuyển giao công nghệ tận nơi, đào tạo chi tiết cách vận hành, bảo dưỡng.
• Hỗ trợ kỹ thuật 24/7, luôn đồng hành cùng khách hàng trong quá trình khai thác máy.
• Uy tín thương hiệu, được nhiều nhà thầu và doanh nghiệp lớn trong ngành HVAC tin tưởng lựa chọn.

Với phương châm “Uy tín – Hiệu quả – Bền vững”, Coolmate Refrigeration không chỉ bán thiết bị mà còn mang đến giải pháp sản xuất tối ưu, giúp doanh nghiệp nâng cao năng lực cạnh tranh và đạt hiệu quả đầu tư lâu dài
