Cách Tính Toán Thiết Bị Hệ Thống Thông Gió Làm Mát Cooling Pad Chuẩn Xác

Trong các nhà xưởng, trung tâm thương mại hay kho hàng, việc thiết kế hệ thống làm mát và thông gió hiệu quả đóng vai trò quan trọng trong việc duy trì môi trường làm việc an toàn, ổn định. Để đạt được điều này, doanh nghiệp cần nắm rõ cách tính toán thiết bị hệ thống làm mát Cooling Pad nhằm lựa chọn đúng công suất và số lượng phù hợp. Với kinh nghiệm triển khai các giải pháp HVAC quy mô lớn, Coolmate Refrigeration mang đến cho khách hàng phương án thiết kế chính xác, tiết kiệm chi phí và đảm bảo hiệu quả vận hành lâu dài.

Hướng dẫn tính toán thiết bị cho hệ thống thông gió, làm mát

Trong thực tế, để một hệ thống làm mát áp suất âm vận hành hiệu quả, doanh nghiệp không thể chọn thiết bị một cách cảm tính mà cần dựa trên các thông số kỹ thuật cụ thể. Việc nắm rõ cách tính toán thiết bị hệ thống làm bằng tấm mát Cooling Pad giúp nhà quản lý xác định đúng quy mô hệ thống, tránh tình trạng thiếu hoặc thừa công suất, đồng thời tiết kiệm chi phí đầu tư và vận hành.

Xác định thể tích và số lần thay đổi không khí trong nhà xưởng

Bước đầu tiên trong cách tính toán thiết bị hệ thống làm mát Cooling Pad là xác định thể tích không gian cần làm mát. Thể tích được tính bằng công thức:

Thể tích (m³) = Chiều dài × Chiều rộng × Chiều cao

Tiếp đó, cần xác định số lần thay đổi không khí trong một giờ (Air Changes per Hour – ACH). Với nhà xưởng sản xuất, con số này thường dao động từ 30-40 lần/giờ để đảm bảo lượng khí tươi liên tục, loại bỏ khí thải và duy trì nhiệt độ ổn định.

Việc tính đúng thể tích và ACH giúp xác định chính xác lưu lượng gió cần thiết, từ đó lựa chọn quạt công nghiệp và tấm Cooling Pad phù hợp.

Tính chọn thiết bị quạt công nghiệp

Sau khi có lưu lượng gió cần thiết, bước tiếp theo trong cách tính toán thiết bị hệ thống làm mát Cooling Pad là chọn quạt công nghiệp. Lưu lượng gió quạt phải đáp ứng yêu cầu thay đổi không khí đã xác định ở bước trên.

Ví dụ: nếu nhà xưởng có thể tích 10.000 m³ và cần 30 lần thay đổi không khí mỗi giờ, thì lưu lượng gió cần đạt là:

10.000 × 30 = 300.000 m³/giờ

Từ đó, doanh nghiệp lựa chọn số lượng và loại quạt công nghiệp sao cho tổng lưu lượng gió đạt yêu cầu. Ngoài ra, cần lưu ý đến yếu tố độ ồn, độ bền và khả năng tiết kiệm điện năng, nhằm đảm bảo hiệu quả vận hành lâu dài.

Tính chọn số lượng tấm làm mát Cooling pad

Song song với quạt công nghiệp, tấm Cooling Pad đóng vai trò quan trọng trong việc tạo hiệu ứng bay hơi và giảm nhiệt độ. Để xác định số lượng tấm cần thiết, doanh nghiệp dựa trên tổng lưu lượng gió đi qua hệ thống.

Nguyên tắc chung:

Diện tích bề mặt tấm Cooling Pad = Lưu lượng gió / Vận tốc gió qua tấm (m³/h/m²)

Vận tốc gió khuyến nghị: 1,5 – 2 m/s để đạt hiệu suất làm mát tối ưu.

Nhờ công thức này, doanh nghiệp có thể tính toán số lượng và diện tích tấm Cooling Pad cần lắp đặt, đảm bảo hệ thống làm mát hoạt động ổn định và tiết kiệm năng lượng.

Xem thêm: Máy Làm Mát Công Nghiệp Cool Breeze – Coolmate Refrigeration

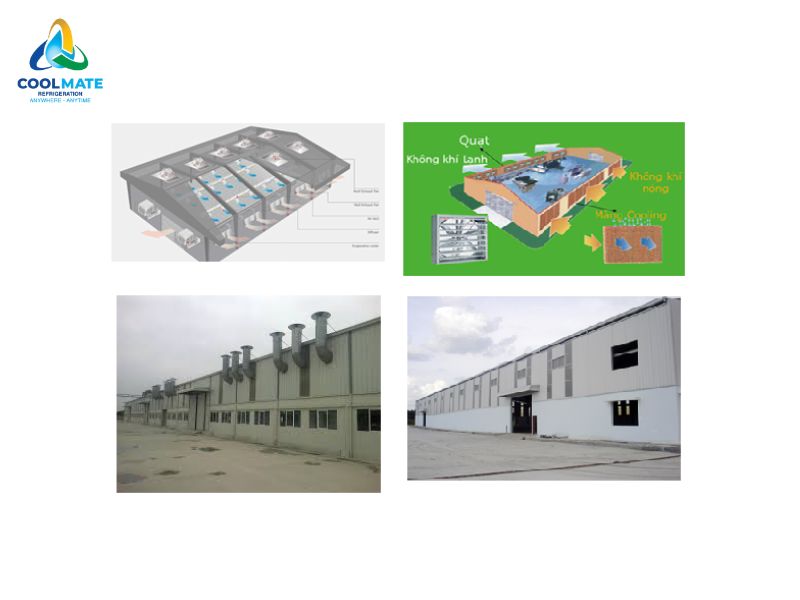

Các hạng mục, thiết bị trong hệ thống thông gió, làm mát áp suất âm

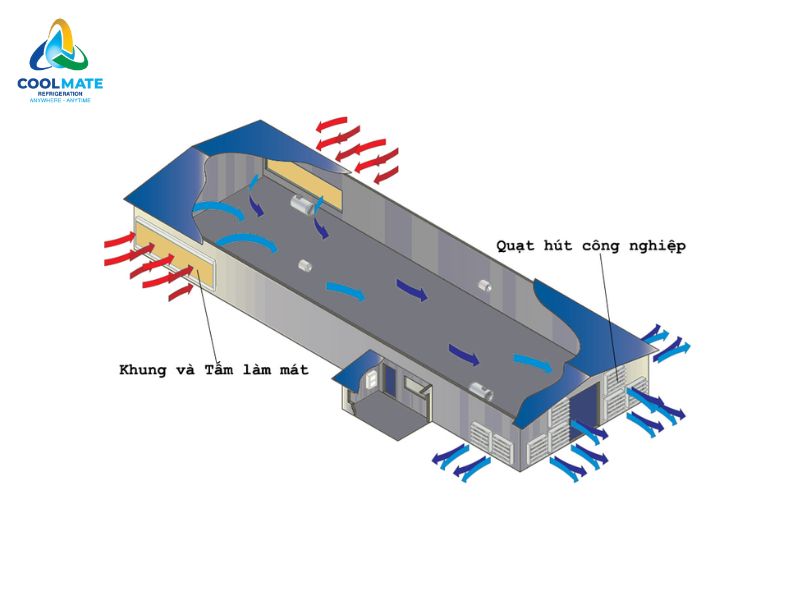

Hệ áp suất âm thường vận hành bằng cách hút/khử khí ra ngoài (exhaust), tạo chênh áp âm nhẹ trong không gian; khí tươi được hút vào qua inlet có trang bị cooling pad (evaporative pad) để làm mát, lọc sơ bộ.

Danh mục thiết bị chính

• • Đơn vị làm mát bằng bay hơi (Evaporative Cooler / Cooler unit): Bao gồm khung, quạt, tấm cooling pad (Ecopads), bơm nước, khay nước, hệ thống tưới và hệ rửa tự động (nếu có).
  • Quạt hút/Exhaust fan (axial hoặc centrifugal): Dùng cho hệ áp suất âm để tạo lưu lượng thải mong muốn. Chọn theo Q_required và SP hệ thống.
  • Ống gió & phụ kiện (ductwork): Ống gió vuông/tròn, nối, cút, van, thanh treo, ống mềm giảm rung. Vật liệu: tôn mạ kẽm/bao bọc cách nhiệt theo yêu cầu.
  • Đầu vào khí (Air inlet) có cooling pad: Khung lắp pad, van lấy gió, lưới chắn côn trùng, van điều tiết.
  • Bơm cấp nước, van phao, bộ lọc nước & hệ xử lý nước (water treatment): Đảm bảo nguồn nước sạch cho pad; hệ xử lý giảm cặn, vi sinh (biofilter / xử lý hoá học nếu cần).
  • Hệ thống tự rửa tấm pad (Auto-wash) & xả nước bẩn: Tính năng có trên một số model Coolbreeze – giảm bảo trì, tăng tuổi thọ pad.
  • Bộ lọc thô (pre-filter): Bảo vệ pad và giảm bụi vào hệ, kéo dài tuổi thọ pad.
  • Bộ điều khiển trung tâm (PLC / panel): Điều khiển tốc độ quạt (inverter), bơm, van, cảm biến, lịch rửa, cảnh báo.
  • Cảm biến & thiết bị đo: Nhiệt độ, độ ẩm, chênh áp, mực nước, cảm biến tốc độ quạt.
  • Van chống cháy / Fire damper, VCD (Volume control damper): Yêu cầu an toàn phòng cháy chữa cháy và cân bằng khí.
  • Thiết bị tiêu âm / ống giảm ồn (silencer): Khi hệ đặt gần khu vực làm việc yêu cầu tiết giảm tiếng ồn.
  • Bẫy nước (drain), ống thoát nước ngưng & khay chứa: Dẫn nước xả và nước rửa pad ra hệ thoát.
  • Khung đỡ, nẹp, nắp kiểm tra & cửa bảo trì: Dễ dàng bảo trì, thay pad, vệ sinh.

• Thiết bị an toàn điện & tiếp địa, cầu dao, MCC (Motor Control Center)

Những ghi chú về thiết kế hệ áp suất âm

• Xác định vị trí lắp quạt hút để đảm bảo luồng không khí qua pad vào đều khắp không gian.
• Cân bằng lưu lượng: Lưu lượng vào (qua pad) = lưu lượng thải (exhaust) ± mất mát. Kiểm soát chênh áp (setpoint dP) để tránh hút nạp không kiểm soát (ví dụ qua cửa mở).
• Kiểm tra yêu cầu PCCC: Lắp van chống cháy và hệ báo cháy tương thích.

Xem thêm: Cách Lắp Tấm Cooling Pad Cho Hệ Thống Làm Mát Đúng Kỹ Thuật, Hiệu Quả Cao

Những yêu cầu kỹ thuật khi triển khai

• Luôn yêu cầu bản vẽ lưu lượng & đường ống cùng fan curve từ nhà cung cấp trước khi chốt thiết bị.
• Xác nhận kích thước pad thực tế (mm) và thông số Ecopads của Coolbreeze để tính chính xác số tấm.
• Đối với hệ có yêu cầu nghiêm ngặt về chất lượng không khí (sản xuất thực phẩm, dược), bổ sung tầng lọc sau pad hoặc hệ xử lý bổ trợ.
• Bảo trì định kỳ: Kiểm tra hệ tưới, thay pad theo tuổi thọ, kiểm tra chức năng auto-wash; Coolbreeze thường có tính năng tự rửa – tận dụng để giảm chi phí bảo trì.
• Bảo hành: Tham khảo điều kiện bảo hành (Coolbreeze/Coolmate Refrigeration cam kết 2 năm cho sản phẩm theo tài liệu).

Việc nắm vững cách tính toán thiết bị hệ thống làm mát Cooling Pad giúp doanh nghiệp lựa chọn đúng công suất quạt, số lượng tấm Cooling Pad và các hạng mục liên quan, từ đó đảm bảo hệ thống vận hành hiệu quả, tiết kiệm năng lượng và đáp ứng tiêu chuẩn sản xuất.

Với kinh nghiệm triển khai hàng trăm dự án HVAC quy mô lớn, Coolmate Refrigeration cam kết mang đến giải pháp làm mát và thông gió tối ưu, được thiết kế theo nhu cầu thực tế của từng khách hàng. Nếu doanh nghiệp của bạn đang tìm kiếm một hệ thống làm mát áp suất âm hiện đại, ổn định và chi phí hợp lý, hãy liên hệ ngay Coolmate Refrigeration để được tư vấn chi tiết.
